조립 간격과 치수 조건을 함께 정하는 부품 발주 가이드

케이스 두 개가 도면상으로 맞아 보이더라도 실제로 닫히는 느낌까지 정해진 것은 아닙니다. 설계자가 의도한 간격, 출력물 치수의 허용 범위, 표면 정리 이후의 상태를 따로 적어야 조립 문제를 구체적으로 설명할 수 있습니다. 먼저 어느 면이 기준인지와 어느 방향으로 끼우는지를 조립도에 표시해 보세요.

글룩의 조립 가이드는 부품 크기와 구조, 사용 목적에 따라 적정 간격이 달라 사전 상담이나 시험이 필요하다고 안내합니다. 정밀도 안내에서 설명하는 출력 특성과 조립 사이의 설계 간격은 같은 조건이 아닙니다. 공개 가이드의 숫자 하나를 모든 맞춤 부위의 합격 기준으로 복사하기보다 이번 도면에서 중요한 위치를 정하는 것이 좋습니다.

실무적으로는 체결 전 단품 치수, 상대 부품을 넣은 상태, 덮개를 닫은 상태를 나누어 확인하는 방식을 제안합니다. 조립 중 힘을 주는 위치나 한쪽이 먼저 닿는 위치도 기록하면 단순한 치수 차이와 조립 순서의 문제를 구분할 수 있습니다. 이 확인 절차는 발주 준비 제안이며, 모든 주문에 제공되는 검사 서비스라는 뜻은 아닙니다.

후가공 요청도 기능 면과 연결해 작성하세요. 글룩은 기본 정리와 추가 마감 작업을 구분해 안내하므로, 끼워 맞춤 면을 어디까지 정리할지 견적에서 확인할 수 있습니다. 초도품의 조립 상태를 확인한 뒤 최종 형상, 마감 범위, 승인한 상대 부품 정보를 함께 남기면 재주문 때 같은 기준을 전달하기 쉽습니다.

상담에는 파트별 파일, 같은 판본의 조립도, 중요한 치수와 원하는 조립 동작을 준비하세요. 조립자가 손으로 분리해야 하는지, 체결 후 열지 않는지에 따라서도 검토 질문이 달라집니다. 실제 합격 범위와 확인 방법은 부품의 용도에 맞춰 협의해야 합니다.

참고 자료: 조립되는 부품은 공차를 어떻게 설정해야 하나요? · 얼마나 정밀하게 제작이 가능한가요? · 후가공 안내

질문: 치수 하나만 재면 조립 문제를 판단할 수 있나요?
답: 맞물리는 두 부품과 실제로 닿는 면을 함께 확인하는 편이 좋습니다. 한 부품의 외형만 측정해서는 상대 부품의 위치, 비틀린 삽입 방향, 체결하면서 달라지는 상태를 모두 설명하기 어렵습니다. 닫기 전과 체결 후를 구분해 어느 순간 걸리는지 남겨보세요.

질문: 출력 정밀도 안내값만큼 간격을 주면 되나요?
답: 글룩은 조립 간격이 크기·구조·용도에 따라 달라질 수 있다고 안내합니다. 출력 정밀도에 대한 설명을 끼워 맞춤의 설계값으로 그대로 바꾸지 말고, 원하는 조립 방식과 상대 부품을 전달해 확인해야 합니다.

질문: 걸리는 곳을 모두 갈아내면 해결되나요?
답: 먼저 걸리는 위치를 표시하고 조립 기준면인지 확인하도록 제안합니다. 글룩의 후가공 안내에는 섬세한 부위의 예외가 있으므로 무조건 추가 샌딩을 요청하기보다 보존해야 할 형상과 허용할 수 있는 수정 범위를 나누는 것이 좋습니다.

상담 자료에는 걸린 상태의 설명, 사용한 파일 판본, 상대 부품 정보, 확인한 치수를 포함하세요. 이 자료는 문제를 협의하기 위한 입력이며 불량 원인이나 수정 책임을 미리 확정하는 것은 아닙니다.

참고 자료: 조립되는 부품은 공차를 어떻게 설정해야 하나요? · 얼마나 정밀하게 제작이 가능한가요? · 후가공 안내

조립 부품 견적을 요청할 때는 파일을 모으는 것과 함께 설계팀이 확인하려는 동작을 적어두는 것이 좋습니다. 글룩의 조립 가이드와 후가공 안내를 연결해 다음 항목을 준비해 보세요. 아래 목록은 고객의 발주 준비를 위한 제안입니다.

□ 제작할 파트와 상대 부품을 구분합니다. 케이스만 주문하는지 내부 지지대까지 포함하는지 부품 목록에 표시합니다.
□ 단품 도면과 조립도의 판본을 맞춥니다. 옛 조립도와 수정된 파일이 섞여 있으면 먼저 최종 조합을 지정합니다.
□ 중요한 결합 위치를 고릅니다. 모든 면에 같은 요구를 쓰기보다 기준면, 체결 위치, 움직이는 부위의 역할을 적습니다.
□ 원하는 조립 동작을 설명합니다. 손으로 탈착하는지, 공구로 고정하는지, 조립 후 다시 열어야 하는지 남깁니다.
□ 마감 범위를 표시합니다. 외관을 정리할 면과 치수를 보존할 면을 구분하고 추가 도색 여부를 적습니다.
□ 초도 확인 방법을 정합니다. 단품 치수와 실제 조립 결과 중 누가 무엇을 확인할지 나누어 준비합니다.

공개 가이드의 일반 권장값만으로 이번 부품의 합격 범위가 확정되지는 않습니다. 준비한 목록을 바탕으로 제작 가능성과 마감·검사 범위를 상담하고, 견적에 합의된 내용이 반영됐는지 확인하세요.

참고 자료: 조립되는 부품은 공차를 어떻게 설정해야 하나요? · 얼마나 정밀하게 제작이 가능한가요? · 후가공 안내

하나의 커버나 지지대를 여러 장비에 공통으로 쓰려면 어떤 조합까지 같은 파일로 관리할지 먼저 정해야 합니다. 한 조합에서 잘 맞았다는 이유만으로 다른 상대 부품에서도 같은 상태가 된다고 볼 수는 없습니다. 다음은 공통 부품의 설계 간격을 검토하는 제안이며 특정 간격 값을 추천하는 내용은 아닙니다.

공통 간격을 유지하는 후보에서는 상대 부품 목록과 판본을 한 표에 모으는 것이 좋습니다. 각 조합에서 기준이 되는 면과 삽입 방향이 같은지, 체결 방법이 다른지 확인해 보세요. 공통화 대상에 포함되지 않는 조합은 별도로 표시해야 한 견본의 결과를 모든 장비에 확대하지 않을 수 있습니다. 고객 설계자가 어떤 조합을 확인할지 정하고 실제 사용 상태를 기록하는 방식이 적절합니다.

조합별 간격을 두는 후보에서는 변형 파일과 적용 장비를 구분해야 합니다. 외형이 비슷해도 연결부가 다르면 각 판본의 승인 기록이 필요합니다. 어느 치수를 공통으로 유지하고 어느 위치를 바꾸는지 표시하면 불필요한 모델 분화를 줄일 수 있는지 검토하기 쉽습니다. 파일 종류가 늘어나는 관리 부담도 선택 기준에 포함하세요.

글룩의 조립 안내는 크기·구조·사용 목적에 따라 간격 검토가 필요하다고 설명합니다. 정밀도 안내의 출력 수치와 고객이 설계한 간격은 별개의 조건입니다. 후가공 안내도 기본 작업과 추가 마감을 구분하므로 비교할 견본의 납품 상태를 맞추는 것이 좋습니다. 같은 형상을 서로 다른 마감 상태로 조립하면 판단 조건이 달라질 수 있습니다.

상담에는 공통 파트, 상대 부품별 조합표, 유지할 기준면과 변경 후보를 전달하세요. 각 조합에서 확인할 위치와 승인 책임자를 정한 뒤 공통 파일 유지 여부를 판단하는 것을 권합니다. 공개 가이드만으로 모든 조합의 적합성이 확인되는 것은 아닙니다.

참고 자료: 조립되는 부품은 공차를 어떻게 설정해야 하나요? · 얼마나 정밀하게 제작이 가능한가요? · 후가공 안내

시제품이 조립되지 않을 때는 파일을 곧바로 수정해 재주문하기 전에 어떤 상태에서 문제가 생겼는지 기록하는 것이 좋습니다. 같은 문제처럼 보여도 상대 부품, 조립 순서, 파일 판본에 따라 확인할 내용이 달라질 수 있습니다.

우선 시제품 번호와 상대 부품의 판본을 함께 적으세요. 어느 위치에서 멈췄는지, 어떤 방향으로 조립했는지, 손으로 맞춰 보았는지 지정 공구를 사용했는지 기록하면 제작 담당자에게 상황을 설명하기 쉽습니다. 비교 사진은 잘 맞는 부분과 맞지 않는 부분을 함께 표시하는 것이 좋습니다. 변경 의견이 여러 사람에게서 나오면 모두 반영된 것처럼 취급하지 말고 설계 책임자가 채택한 항목을 따로 정하세요.

재제작 요청에는 수정 위치만 적기보다 변경 전후 파일과 확인하려는 결과를 연결하는 것을 권합니다. 외관, 치수, 조립 항목 중 무엇을 다시 승인할지도 정해야 합니다. 기존 발주가 진행 중이라면 새로운 파일을 보냈다는 사실만으로 적용되었다고 가정하지 말고 적용 시점과 대상 수량을 확인하세요. 시제품 피드백과 주문 변경 안내를 함께 읽으면 수정 결과를 다음 생산에 넘기는 절차를 더 분명히 만들 수 있습니다.

공개 근거: 대량 제작 안내에는 시제품 검토와 양산 데이터 피드백이 포함된다. 주문 안내는 출력 시작 뒤 변경·취소가 어렵다고 설명한다.

상담 제안: 글룩에 문의할 때 시제품 번호, 조립 조건, 문제 위치, 채택한 수정안, 적용할 주문을 한 문서로 준비하세요. 변경 반영 여부의 회신을 받은 다음 새 판본을 확정하면 서로 다른 파일로 생산하는 혼선을 줄일 수 있습니다.

참고 자료: 대량 제작 절차 · 주문 데이터 변경 전 확인

설계팀의 형상 유지 요청과 조립팀의 작업 공간 요구가 서로 충돌할 수 있습니다. 두 요구를 한 문서에 적는 데서 끝내지 말고, 어느 부품의 어떤 위치에서 동시에 충족하기 어려운지 표시하세요. 고객 내부의 판단 담당자와 검토 기한을 정하고, 아직 결정하지 못한 항목은 제작 확정 범위에서 구분하는 회의안을 제안합니다.

글룩의 공개 자료에서 확인되는 범위

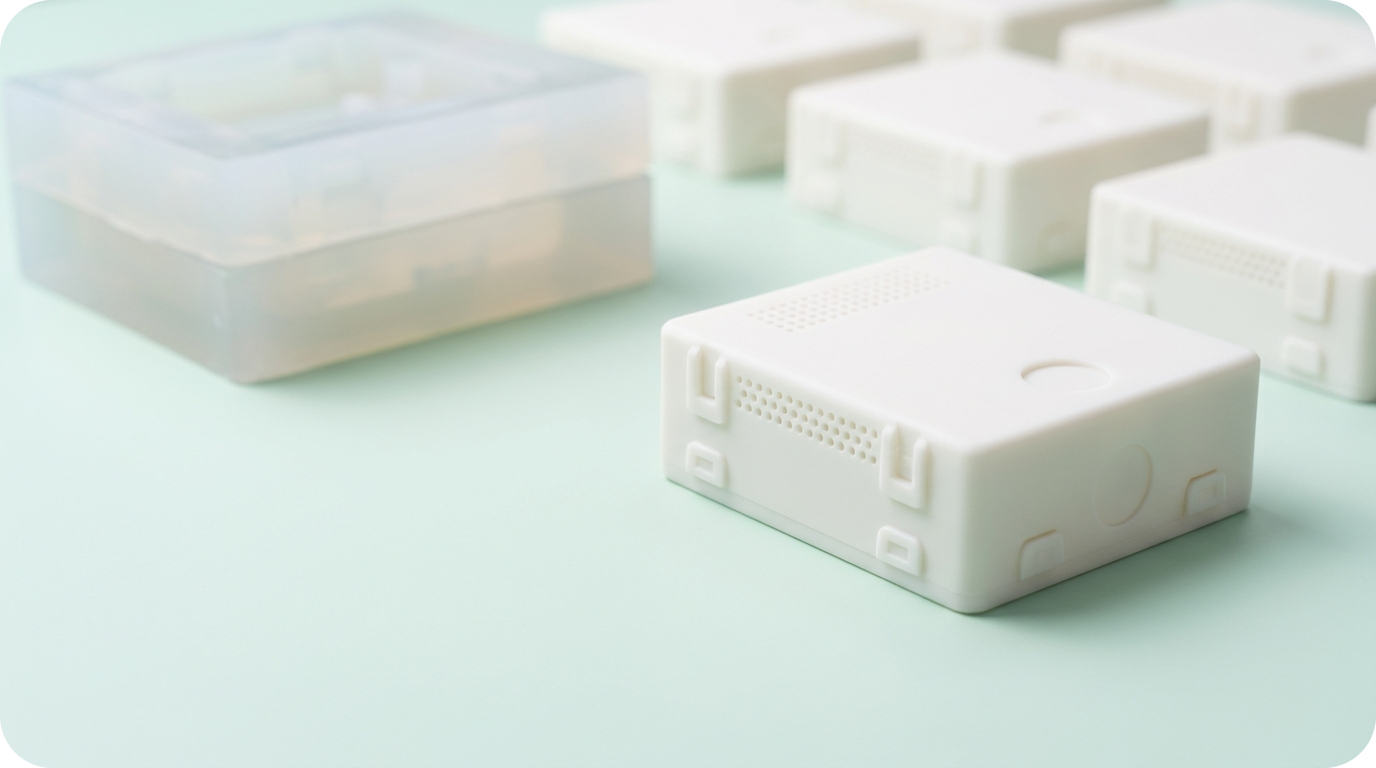

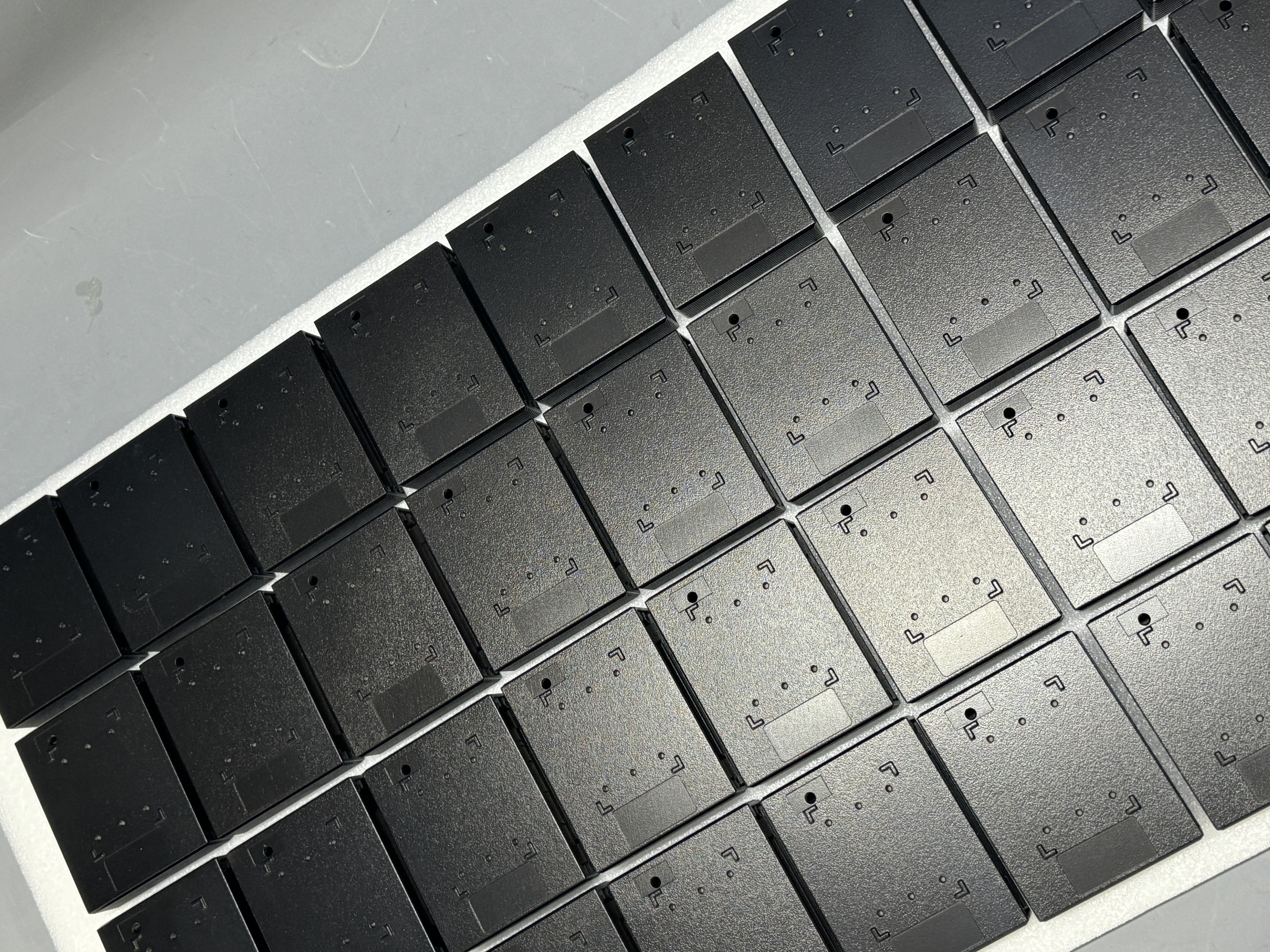

글룩의 파일 안내는 STL, STEP·STP, OBJ, X_T, 3MF와 파트별 파일 제출을 설명합니다. 공식 후가공 안내는 기본 작업과 추가 도색·코팅·조립 요청을 구분하며 얇거나 미세한 구조의 예외를 설명합니다.

발주 전에 정리할 내용

• 충돌하는 두 요구를 같은 부품·위치에 연결하기
• 유지할 기능과 변경 가능한 형상을 구분하기
• 판단에 필요한 조립 확인품이나 추가 자료를 정하기
• 최종 결정자·기한·영향받는 파일 판본을 기록하기

위 목록은 새로운 의뢰의 조건을 정리하기 위한 제안입니다. 실제 제작 가능 범위와 일정·비용은 제출 자료를 바탕으로 협의하세요. 공개 사례의 결과가 모든 형상과 사용 환경에 동일하게 적용된다는 뜻은 아닙니다.
