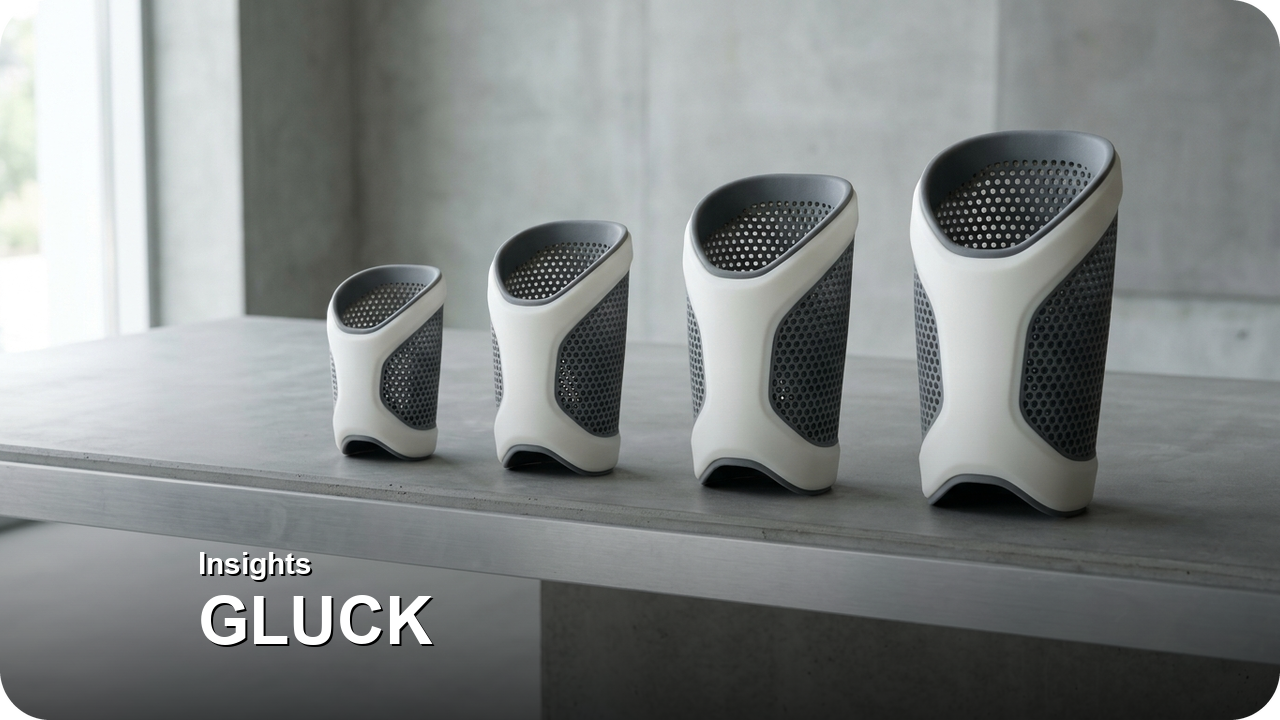

착용형 로봇(Exoskeleton)·의료 보조기·안전장비의 S / M / L / XL 체형별 사이즈(Size Grading) 다품종 양산 경제성

단순히 개당 출력 단가만 비교하는 대신, 초기 고정비(FM vs FA), 설계변경 비용(UM vs UA), 분할 발주 시 이월 재고(I[t]), 다품종 파생 금형비(N×FM)를 반영한 구조적 TCO 분석입니다. (※ 산업용 3D프린팅 양산·브리지 견적은 고객사의 업종·분야·부품 형상·후가공 등급·수량·납기 기간별로 완전히 달라 자동견적이나 고정 단가표를 노출하지 않으며, 3D 도면 기반 엔지니어 맞춤 검토로 산출됩니다.)

• 다품종·디지털 재고 총비용 구조 (4종 SKU × 각 75개 = 총 300개): 품목별 개별 금형 제작 시 금형 고정비가 파생 모델 수만큼 배수 폭증(4 × FM)하는 반면, GLUCK 무금형 다품종 SLA는 48대 설비 병렬 네스팅으로 금형비 없이 다품종 세트를 동시 생산합니다 (견적은 업종·품목 구성·수량·납기 기간별 엔지니어 맞춤 산정).
• 불용 재고 및 단종(EOL) 금형 보관비 절감: 금형 폐기 전 수백 개를 강제 선매입하는 Last-Time Buy(LTB) 없이, 광학 3D 스캔 역설계 및 검증된 디지털 파일로 필요 시점에만 소량 출력
• 2단계 데이터 보관·보안 거버넌스: ① 일반 단발성 의뢰 데이터는 6개월 보관 후 자동 삭제(보안 과제는 요청 시 즉시 파기 지원)하여 도면 유출을 방지하고, ② 고객사와 사전 합의된 반복 양산·A/S 품목에 한해 품번(P/N)·개정번호(Rev)별 적층 배치·마스킹 데이터·초도 승인 샘플을 별도 보관합니다.

• 해외 선진 제조 벤치마크 사례 (북미·유럽 산업용 웨어러블 외골격(Exoskeleton) 및 재활로봇 기업의 체형별 하우징 무금형 양산 사례): 북미·유럽·일본의 선도 하드웨어·로보틱스·의료장비 기업들은 초기 상용화(PVT) 및 다품종(High-Mix) 구간에서 금형 선투자를 보류하고, 산업용 SLA 스마트팩토리를 통해 시장 수요와 필드 설계를 먼저 검증한 뒤 확정된 대량 품목만 본금형으로 이관하는 단계적(Staged) 조달 표준을 운영하고 있습니다.
• 향후 제조 패러다임 진화 전망: M·L 주력 사이즈만 사출하거나 전 사이즈를 산업용 SLA로 대응함으로써, 판매 비중이 낮은 특수 사이즈(XS, XL) 때문에 금형 적자를 보던 웨어러블·의료기기 시장의 고질적인 다품종 원가 문제가 해결되고 있습니다.
• 글룩(GLUCK) 파주 48대 산업용 SLA 스마트팩토리의 역할: 단일 거점 48대 설비의 병렬 조형 여력과 마스터 샘플·적층 배치 잠금(Process Lock) 체계를 통해 시제품 1개부터 50~1,000개+ 브리지 양산까지 일관된 품질로 대응합니다.

중요 원칙: 비용 비교 결과(CA < CM)와 부품의 실사용 적합성 판단은 별개입니다. 양산 발주 전 아래 6가지 사용 조건 게이트(6-Gate)를 반드시 점검해야 합니다.

1. Gate 1 (용도 및 고장 영향도): 외장 커버·베젤·덕트·지그처럼 무금형 전환 효과가 큰 부품인지, 파손 시 인명·설비 안전 위험이 큰 핵심 하중 부품인지 먼저 구분합니다.
2. Gate 2 (필수 소재 및 인증 규격): 고객사 도면에 지정된 필수 사출 원료나 법적 인증(난연·의료 등)이 있는지 확인하고, 홈페이지 요약 안내 코드(G20-BR, G40-JG, White, Clear) 및 별도 영문 PDF TDS 문서(G10-BR.pdf, G10-WH.pdf, G40-GW.pdf, G40-JG.pdf)의 시험 지표를 대조합니다.
3. Gate 3 (온도·자외선·약품 환경): 연속 고온 노출 시 내열성 레진(G40-JG, HDT 80℃ @66psi 시험 지표 기준 · 실사용 온도는 하중별 검증) 또는 열차폐 구조를 검토하고, 실외 자외선(UV)이나 알코올(IPA) 세정 노출 시에는 불투명 서페이서·우레탄 상도 도장을 적용합니다.
4. Gate 4 (장기 체결·하중·수명): 지속적인 볼트 조임에 의한 크리프(Creep) 이완이나 반복 개폐 피로가 예상되는 부위는 플랜지 황동 인서트·금속 칼라 부싱(Compression Limiter)·금속 힌지/자석 하이브리드 구조로 보강합니다.
5. Gate 5 (치수 공차·외관 등급·후처리): 부품 형상·크기·출력 방향에 맞춘 부위별 목표 공차를 사전 협의하며, 외관 도장면(Zone A)과 조립 결합면 마스킹 구역(Zone B)을 분리하여 도막 간섭을 예방합니다.
6. Gate 6 (사전 검증 자료 및 시제품): 100개 이상 본물량 발주 전 영문 TDS 검토와 1~5개 초도 시제품(First Article) 실장·환경 테스트를 먼저 거친 뒤 본양산을 확정합니다.

※ 소재 코드·TDS 문서 구분 및 제작 조건 안내: 글룩 공식 홈페이지 요약표는 G20-BR(인장강도 53 MPa, 파단신율 9%, HDT 59℃), G40-JG(인장강도 56 MPa, HDT 80℃), White, Clear를 안내하며, 별도 공개된 영문 PDF TDS 문서는 G10-BR.pdf(인장강도 40~58 MPa, 파단신율 7~12%, HDT 55~68℃ @66psi), G10-WH.pdf(인장강도 49 MPa, HDT 56℃ @66psi), G40-GW.pdf(인장강도 54 MPa, HDT 59℃ @66psi), G40-JG.pdf(인장강도 44~56 MPa, 굴곡탄성률 2,675~2,765 MPa, HDT 80~93℃ @66psi)로 제공됩니다. 홈페이지 요약표 코드(G20-BR·White 등)와 영문 PDF 파일명(G10-BR·G10-WH·G40-GW)의 실제 공급 품번·원제조사 품번 대응 여부 및 최신 TDS 판본은 발주 전 기술 상담을 통해 확인해야 하며, 확인 전까지 서로 다른 코드를 동일 소재로 단정하지 않습니다. 열변형온도(HDT)는 표준 시험 하중(@66psi) 기준의 참고 지표이며 연속 사용 보증온도가 아니므로, 실제 온도·지속하중·토크·세정 환경 및 100개 이상 양산 건은 반드시 사전 시제품(초도 샘플)으로 먼저 검증합니다.

Q1. 사용자 체형에 맞춰 S·M·L·XL 4가지 사이즈로 제공해야 하는 웨어러블 로봇이나 의료 기구물에서 수요가 적은 S·XL 사이즈의 금형비 문제를 어떻게 해결하나요?
A1. 착용형 로봇(Exoskeleton)·의료 보조기·안전장비의 S / M / L / XL 체형별 사이즈(Size Grading) 다품종 양산 경제성 검토 시에는 개당 단가(pM vs pA)만 비교하지 않고 금형 고정비(FM), 초기 세팅·검증비(FA), 설계변경 비용(UM vs UA), 분할 발주 시 이월 재고(I[t])를 포함한 총비용 산식을 함께 비교해야 합니다. 특히 손익분기 수량(N*) 이하이거나 초기 필드 테스트 후 설계 수정 가능성이 열려 있는 구간에서는 파주 48대 산업용 SLA 스마트팩토리를 통한 무금형 분할 양산이 초기 현금유출과 구형 재고 폐기 리스크를 동시에 낮춰줍니다.

Q2. 분할 발주나 향후 A/S 재발주를 할 때 3D 도면 보안과 품질 재현성은 어떻게 관리되나요?
A2. 글룩은 명확한 2단계 데이터 보관 정책을 운영합니다. 일반 단발성 의뢰 파일은 6개월 보관 후 자동 삭제(보안 과제는 요청 시 즉시 파기 지원)하여 외부 유출을 막고, 고객사와 사전 합의된 반복 양산·A/S 품목에 한해서만 품번(P/N)·개정번호(Rev)별 적층 배치 방향, 서포트, 도장 마스킹(Zone B) 도면, 초도 승인 샘플을 별도 보관하여 후속 회차에서도 동일한 품질을 재현합니다.

Q3. 총비용(TCO) 검토에서 3D프린팅 비용이 더 유리하게 나오면 모든 부품을 바로 양산해도 되나요?
A3. 아닙니다. 비용 비교 결과와 부품 적합성 판단은 별개입니다. 고온·자외선(UV)·화학약품 노출 여부, 볼트 장기 체결 크리프(Creep), 정밀 조립 공차, 외관 도장 등급 등 6-Gate 사용 조건을 도면 상담 단계에서 먼저 점검하고, 1~5개 초도 시제품(First Article)으로 실장 검증을 마친 뒤 본양산으로 진입하는 것을 권장합니다.
